ВЫПИСКА

Из технических условий ТУ 14-8-447-83 с изм. № 1,2
«Изделия муллитокремнеземистые и корундовые для защиты термопар»

Трубки муллитокремнеземистые (МКР), трубки

муллитокремнеземистые с добавкой двуокиси циркония (МКРЦ) и корундовые (К) применяются для защиты термопар, термоэлектродов и для других целей

Рекомендуемая температура эксплуатации, ⁰С, не выше	Марка трубок
1350	МКР
1500	МКРЦ
1600	К

Физико-химические показатели

Показатели	Нормы для марок
Массовая доля, %%	МКР	МКРЦ	К
А1₂0з, не менее	50	50	95
Fе₂0з, не более	0,7	0,7	0,6
ZrO₂, не менее	-	3,0	-
Огнеупорность, ° С, не менее	1750	1750	не норм.
Водопоглощение, %, не более	0,2	0,2	0,2
Термическая стойкость, число теплосмен, не менее	3	5	3

ПРИМЕЧАНИЕ: Трубки наружным диаметром свыше 40 мм и

толщиной стенки более 5 мм , а также номеров 23, 34-37 не подлежат

испытанию на термическую стойкость.

П 2.3. Предельные отклонения по длине изделий должны

соответствовать требованиям, указанным в табл. 4

Показатели

Нормы

Для изделий длиной: до 100 мм

с 100 до 500 мм

св 500 мм

± 1 мм

± 3 мм

± 5 мм

в мм
Номер изделий (наружный диаметр х внутренний диаметр) Длина
МКР МКР
	Трубки с одним каналом
1	1,5 х 0,5	100-800
2	2 х 0,7	«
3	2,5 х 1	«
4	3,5 х 1,5	«
5	4 х 2	«
6	5 х 3	«
7	6 х 4	«
8	7 х 5	«
9	8 х 4	«
10	10 х 5	«
11	12 х 8	«

Номер изделий	МКР (наружный диаметр х внутренний диаметр)	Длина
12	15х5	100-2000
13	17х12	«
14	18х14	«
15	20х10	«
16	20х15	«
17	23х18	«
18	25х15	«
19	26х21	«
20	30х10	«
21	30х15	«
22	30х20	«
23	32х22	«
24	32х26	«
25	35х30	«
26	36х21	«
27	36х24	«
28	40х30	«
29	45х35	«
30	50х40	«
31	60х50	«
32	80х70	«
33	103х90	«
	Трубки с двумя каналами
34	3х0,7	50-800
35	4,6х0,9	«
36	5,6х1,6	«
37	7х1,6	«
	Трубки с четырьмя каналами
38	4,6х0,9	50-800
39	6,5х1,5	«
40	9х2	«

Стержни диаметром от 3 до 40 мм длиной от 20 до 800 мм .

Примечания:

1. Изделия №№ 8-12, 14-17, 19, 24 могут быть изготовлены с одним закрытым концом.

2. По согласованию сторон допускается изготовление трубок и стержней других диаметров и длин.

Наименование показателей	Норма
1. Массовая доля AL₂O₃ , % не менее	65%
2. Пористость открытая, % не более	25%
3. Темпнература службы , ⁰С	1450

Наименование показателей	Норма
Глубина отбитости ребер на кромках изделий, мм, не более	1
Выплавки диаметром не более 2мм, допускаются в количестве, шт, не более	2
Мушки (Темные точки на поверхности изделий) размером, мм, не более	1

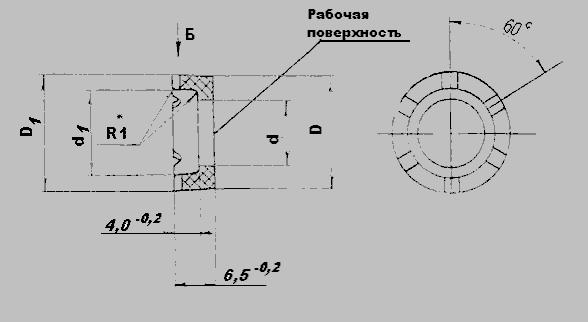

Кольца

Наименование показателей

Норма

1)Кажущаяся плотность, г/см³ ,не менее

2,0

2)Статистическая нагрузка * ,КГС, не менее

* (определяется факультативно)

15,0

Трубки с двумя каналами
